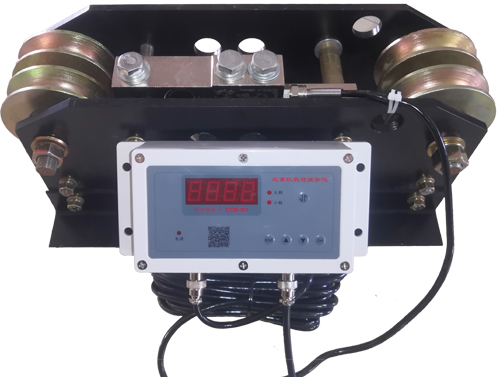

用于8噸，10噸，12噸，16噸等小噸位起重機及隨車吊。另有帶無線防過卷功能可供選擇。

起重機載荷顯示儀調試說明書

1.  系統主界面。

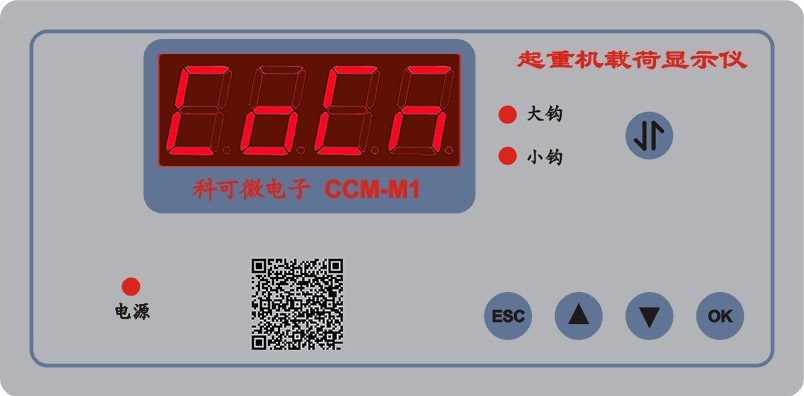

圖1系統主界面

2.  亮度調節。

在主界面中按下鍵，降低系統顯示亮度；在主界面中按下鍵，提高系統顯示亮度。系統每次重新通電，默認最大顯示亮度。

3.  系統調試概況。

系統的調試功能主要由OK鍵來完成。系統上電后，短按OK鍵，進入系統觀察界面?？梢圆榭聪到y(tǒng)的各個參數設置。

4.  倍率查看與設置。

系統上電后，按下OK鍵，顯示如圖2所示

圖2倍率

如果需要修改倍率，長按OK鍵，直至上圖所示界面中的數字部分開始閃爍（時間大概為3秒鐘），松開OK鍵，用上下箭頭按鍵修改倍率。短按OK鍵，移動閃爍的數字輸入選擇。設置完畢后，按下ESC鍵，數字閃爍停止，倍率修改完成。

5.  空鉤查看界面。

在倍率查看界面中，按下下鍵頭，進入空鉤查看界面。如圖3所示。

圖3空鉤

空鉤一般設置為0.1噸。這個根據用戶需要。進行空鉤調試時，要求車輛沒有吊任何物體。長按OK鍵3秒鐘以上，進入空鉤調試，圖3上的數字開始閃爍。按下OK鍵，移動需要修改的數字位數。用上下箭頭修改數字內容。完成后按下ESC鍵，退出空鉤調試功能。修改的空鉤數據將被自動保存。

6.  載重查看界面。

在空鉤調試界面中，按下下箭頭，進入載重查看界面。如圖4所示。

圖4載重

載重查看界面，可以看到上次調試時使用的砝碼重量。載重調試盡量使用相對車輛最大吊重量接近的砝碼進行調試。載重調試需要知道一個砝碼的準確重量，調試時可以把砝碼中重量加上空鉤的重量加在一起。長按OK鍵3秒鐘以上，圖4所示界面的數字部分開始閃爍，進入載重調試功能，短按OK鍵，一共需要修改的數字位數，用上下鍵修改數字內容。數字內容修改完畢后，按ESC鍵退出調試功能。修改的載重調試數據被自動保存。

7.  吊重線性度查看界面。

在載重查看界面中，按下下箭頭，進入吊重線性度查看界面。如圖5所示。

圖5吊重線性度

系統的默認吊重線性度為1.00。當完成載重調試后，需要吊一些小噸位的砝碼進行驗證。如果現實重量和砝碼實際重量有偏差，使用吊重線性度功能進行微調。原則就是顯示重量比砝碼實際重量大，把線性度標定的數值按比例調小。顯示重量比砝碼實際重量小，發線性度標定的數值按比例調大。

長按OK鍵3秒鐘以上，圖5所示界面的數字部分開始閃爍。按下上下鍵進行數字內容的修改。短按OK鍵，移動需要修改的數字位數。

8.  系統參數查看界面。
