H2S型力矩限制器使用說明書

7.3    常用設置

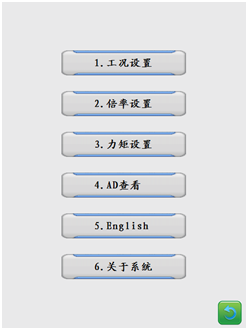

在圖1所示界面中，按功能鍵。進入常用設置菜單。如圖11所示。

（圖11）常用設置

    常用設置包含四個功能，分別為：工況設置、倍率設置、力矩設置、A/D觀察。

7.3.1     工況設置

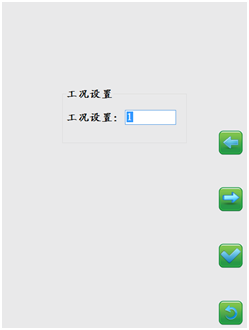

在常用設置界面選中工況設置菜單項，進入工況設置界面。如圖12所示。

（圖12）工況設置

7.3.2     倍率設置

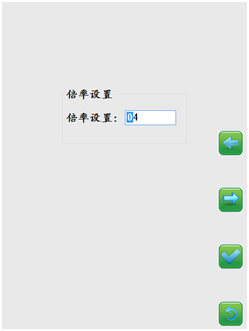

在常用設置界面選中倍率設置菜單項，進入倍率設置界面。如圖13所示。

（圖13） 倍率設置

7.3.3    力矩設置

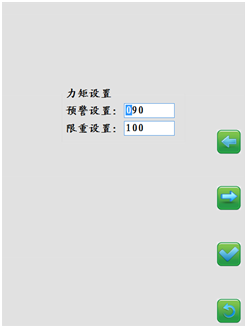

在常用設置界面選中力矩設置菜單項，進入力矩設置界面。如圖14所示。

（圖14）力矩設置

力矩設置是用來設置系統工作時，力矩百分比的預警值和限動值。

7.3.4     A/D觀察

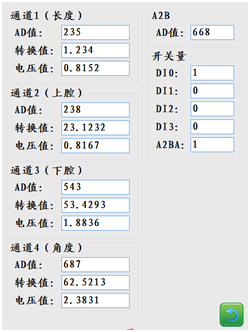

    在常用設置界面選中A/D觀察菜單項，進入A/D觀察界面。如圖15所示。A/D觀察界面方便了解傳感器的工作狀態。

（圖15）A/D觀察

7.3.5     中英文切換

在常用設置界面選“English”,系統將切換到英文界面。

7.3.6     關于系統

如圖16所示。

（圖16）關于系統

7.4    故障代碼

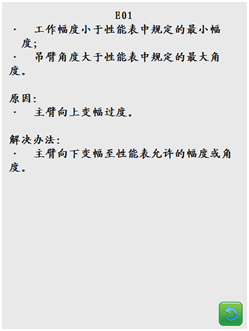

    在系統檢測到故障時，顯示器主界面會顯示故障代碼，此時按下鍵，顯示該故障代碼所對應的詳細解釋。例如故障E01，如圖17所示。

（圖17）故障代碼

本系統包括的故障代碼如下：

7.5    禁鳴

在系統檢測到故障時，蜂鳴器會發出報警音。在主界面按下鍵，系統關閉蜂鳴器。直到出現另外一種故障或者故障解除后。

8   報警說明

H2S系統的蜂鳴器遇到下述情形時會長鳴，發出警告：

1、載重量達到額定載重量的100%（可調）；

2、調試過程中帶載模擬采樣值小于等于空載模擬采樣值；

3、調試過程中帶載模擬采樣值與空載模擬采樣值差值太小；

4、拉力傳感器信號斷開；

5、拉力傳感器信號超出20mA。

6、系統故障；

7、操作錯誤

9      安全使用及注意事項

力矩限制器通電后進入主界面。設置好正確的額定載重量和報警比例后后即可進行零點的設置。設置完畢后，即進入工作狀態。

注意：只有正確的調試以后，才能保證檢測到的載荷值的正確性，否則顯示的重量值將有可能是不正確的。

在正常工作狀態，若需要改變額定載重量值或報警比例，都可通過按鍵進行相應的操作。

10 常見故障

u  現象：主機無顯示。原因：上車供電電壓不正常；主機線路板有故障；液晶有故障

解決辦法：更換上車保險；檢查+24V、地線接觸是否良好；更換主機保險；更換線路板；更換液晶。

u  現象：實重始終顯示0.00t。原因：傳感器電纜損壞；傳感器有故障；主機線路板有故障。

解決方法：檢查傳感器接頭；更換傳感器電纜；更換傳感器；更換線路板。

u  現象：實重和累計重量顯示無變化或變化不正常

原因：傳感器信號超出20mA；傳感器電纜損壞；傳感器有故障；主機線路板有故障。

解決方法：檢查傳感器接頭；更換傳感器電纜；更換傳感器；更換線路板。

u  現象：主機顯示不完整。原因：液晶有故障。解決方法：更換液晶。

11  日常維護

1.   日常維護，請注意以下幾點：

l  力矩限制器各個部件：在出廠前已經過精密調整和防護處理，因此未經專業培訓人員，不能拆卸其外殼，否則濕氣和灰塵等就會進入內部機構，不能保證其正常工作。

l  對力矩限制器各個部件：主機(顯示器)、傳感器等不得造成過大的震動。

l  顯示器面板，要用脫脂棉等輕輕地擦拭干凈。

l  沖洗起重機時，千萬不要直接用水沖洗力矩限制器各部件表面(力傳感器除外)。否則造成的后果本公司概不負責。

2.   該力矩限制器的日常維護工作包括以下各項檢查：

l  檢查力矩限制器各個部件的外表,如有某個部件被損壞, 應立即更換或通知技術人員維修。

l  檢查連接系統各部分的電纜, 如有電纜被損壞, 應立即予以更換。

l  檢查力傳感器連接電纜和導線的絕緣性,如絕緣層磨損或?qū)Ь€被損壞, 應立即更換損壞部分。

注：未經專門訓練的人員不得對力矩限制器進行調整,也不得進行損壞部件或連接電纜的更換工作。
